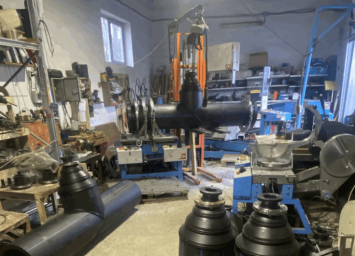

Тройники ПЭ100 d400 SDR11 офланцованные редукционные изготовили для нашего заказчика в Челябинске

Наш завод выполнил производственный заказ на изготовление офланцованных редукционных тройников из полиэтилена ПЭ100 (d400, SDR11) для строительства магистрального трубопровода в Челябинске. Изделия предназначены для ответвления потока рабочей среды и перехода на меньший диаметр, а фланцевое исполнение обеспечивает надёжное болтовое соединение с арматурой и стальными участками трубопровода.

Материал ПЭ100 и параметр SDR11 (стандартное размерное отношение) выбраны исходя из требований к прочности и рабочему давлению магистрали: SDR11 гарантирует достаточную толщину стенки для эксплуатации под расчётным давлением при сохранении технологичности сварки и монтажа.

Производственный процесс и технологические особенности

Основная сложность проекта заключалась в нестандартной длине тройника в увеличенных патрубках. Типовые решения сварочной оснастки не позволяли добиться точной центрации элементов перед сваркой, что критично для герметичности и долговечности стыка.

Для решения задачи была разработана и реализована следующая схема:

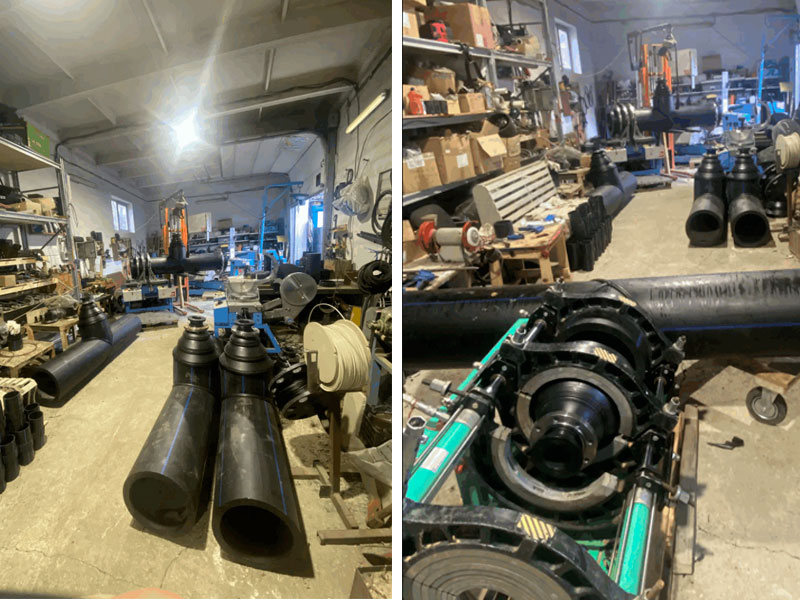

• Дополнительная оснастка: перед сварочным станком установили штабелер, который использовали как опорную платформу.
• Позиционирование: на штабелер укладывали тройник, что позволило поднять изделие на оптимальную высоту и обеспечить точную соосность свариваемых поверхностей.
• Контроль центрации: благодаря новой схеме удалось минимизировать перекосы и добиться равномерного грата по всему периметру шва — это один из ключевых показателей качества стыковой сварки ПЭ-труб.
• Офланцовка: после сварки выполнили монтаж фланцев, обеспечив параллельность уплотнительных поверхностей и соответствие требованиям ГОСТ к крепёжным отверстиям.

Такой подход позволил сохранить требуемые допуски по геометрии изделия даже при увеличенных габаритах патрубков, не снижая производительности участка.

Контроль качества и испытания

На всех этапах производства проводился многоступенчатый контроль:

• Операционный контроль: измерение диаметров, толщины стенки, проверка соосности и прямолинейности патрубков.
• Контроль сварных швов: визуальный и измерительный контроль грата, проверка отсутствия непроваров, перекосов и трещин.
• Финальный контроль: проверка плоскостности фланцев, межосевых расстояний и габаритных размеров по чертежу.

Продукция прошла приёмо-сдаточные испытания и была укомплектована паспортами качества и сертификатами соответствия.

Результат и поставка

Заказ был выполнен в согласованные сроки. Готовые тройники отгружены заказчику для монтажа на участке магистрали в Челябинске. Нестандартная геометрия не стала препятствием благодаря грамотной организации сварочного процесса и применению вспомогательной оснастки.

Возможности завода: индивидуальные решения под проект

Напоминаем, что наш завод принимает заявки на изготовление фасонных изделий из полиэтилена для трубопроводов различного назначения.

В номенклатуре:

• Отводы ПЭ литые и сегментные;
• тройники (редукционные и равнопроходные, в том числе офланцованные);
• крестовины (для сложных узлов разветвления).

Мы изготавливаем как стандартные изделия по типовым чертежам, так и по индивидуальным проектам заказчика.
